Eslingas de cadena de acero aleado: guía de grado 80 y 100

¿Qué son las eslingas de cadena de acero aleado?

acero aleado eslingas de cadena son conjuntos de elevación de servicio pesado diseñados para aplicaciones industriales que requieren resistencia, durabilidad y confiabilidad en condiciones extremas. Cada eslinga está construida a partir de eslabones de cadena de acero de aleación de alta resistencia interconectados con un eslabón maestro en la parte superior y accesorios finales, como ganchos, anillos o ganchos, en los extremos de trabajo. A diferencia de las alternativas sintéticas, las eslingas de cadena de acero aleado no se estiran, deshilachan ni se degradan cuando se exponen a bordes afilados, superficies abrasivas o temperaturas elevadas, lo que las convierte en la opción estándar para fundiciones, acerías, sitios de construcción y entornos de fabricación pesados.

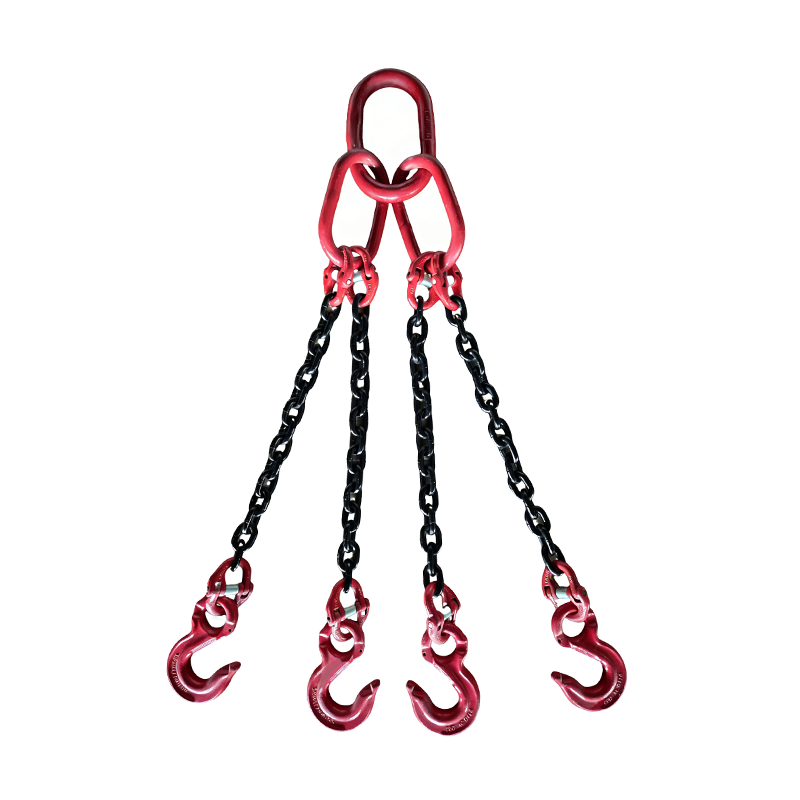

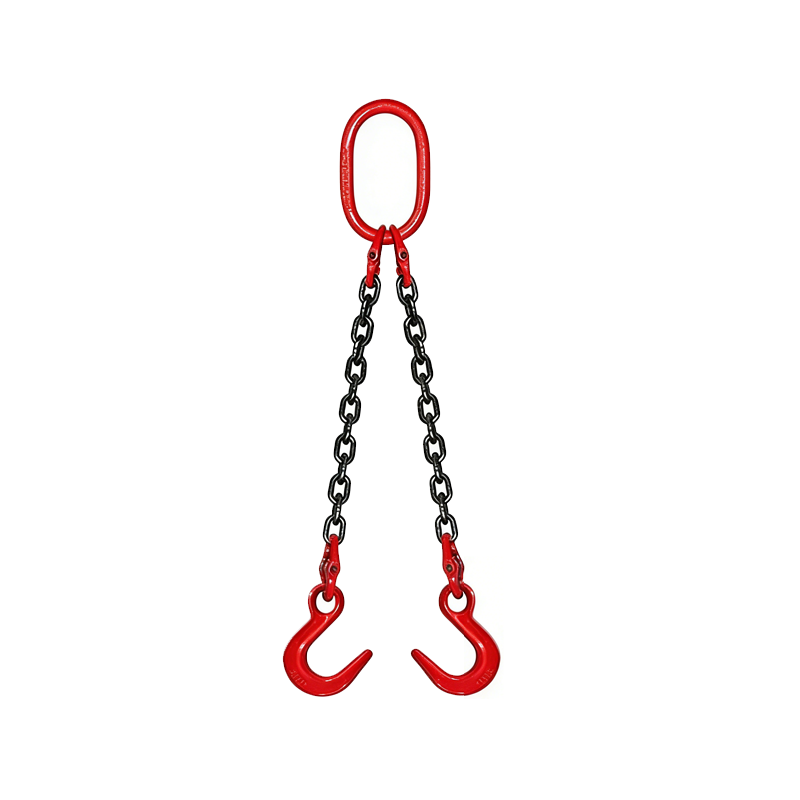

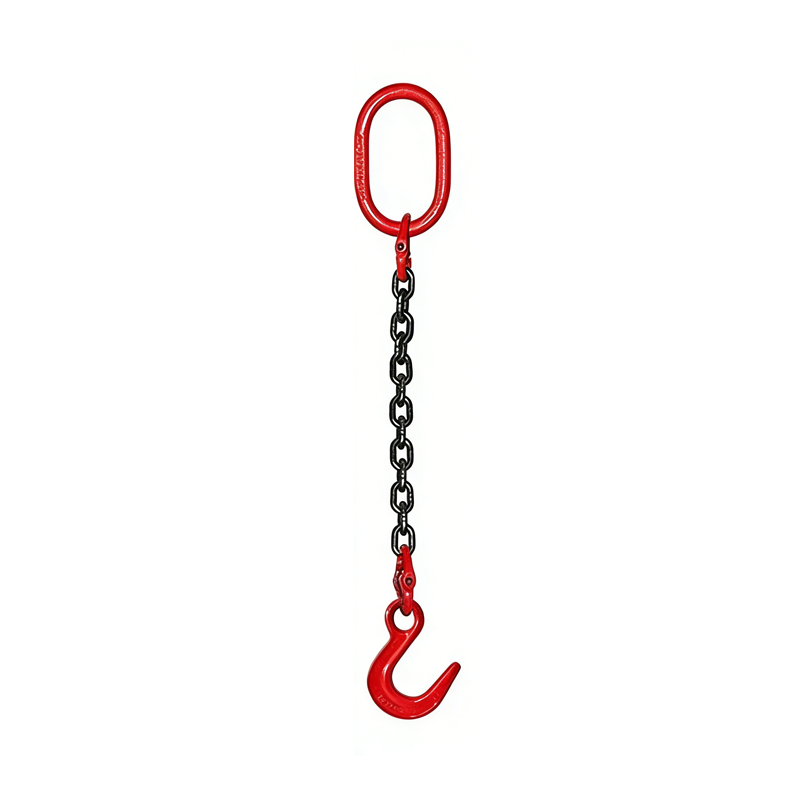

Las eslingas de cadena están disponibles en cuatro configuraciones de patas principales: una pata, dos patas, tres patas y cuatro patas . Cada configuración distribuye la carga de manera diferente y se selecciona en función de los requisitos de forma, peso y equilibrio del objeto que se levanta. uno cabestrillo de una sola pierna Es ideal para levantamientos verticales simples, mientras que las eslingas de múltiples patas brindan un control de carga superior para cargas asimétricas o de gran tamaño.

80.º grado frente a 100.º grado: comprender la diferencia fundamental

El grado de una eslinga de cadena se refiere a la resistencia mínima a la rotura en relación con el área de la sección transversal de la cadena; un grado más alto significa mayor resistencia con el mismo diámetro. Al seleccionar eslingas de cadena de acero aleado, la elección entre grado 80 y grado 100 es una de las decisiones más críticas, ya que afecta directamente los límites de carga de trabajo, el peso de la eslinga y la rentabilidad.

Las eslingas de cadena de grado 80 han sido durante mucho tiempo el estándar de la industria y continúan utilizándose ampliamente para el levantamiento de objetos pesados de uso general. Ofrecen una resistencia excelente, un historial comprobado y una amplia compatibilidad con la mayoría del hardware de montaje. Sin embargo, las eslingas de cadena de grado 100 ofrecen límites de carga de trabajo aproximadamente un 25 % más altos con el mismo diámetro de cadena, lo que significa que puede levantar cargas más pesadas con un conjunto de eslinga más liviano y manejable. Esto es particularmente valioso en operaciones donde la fatiga del montador, la velocidad de instalación y la capacidad de la grúa son factores clave. Ambas clases cumplen con las normas EN 818-4, ASME B30.9 y GB/T 10051, lo que garantiza una trazabilidad total y la certificación de la carga.

Levantamiento a alta temperatura: por qué las eslingas de cadena son excelentes

Una de las ventajas más distintivas de las eslingas de cadena de acero aleado sobre las alternativas de cables sintéticos o de acero es su rendimiento excepcional como eslingas de elevación para altas temperaturas. Las eslingas de nailon y poliéster pueden comenzar a perder integridad estructural a temperaturas tan bajas como 80 °C, mientras que las eslingas de cable son susceptibles a la fatiga inducida por el calor y a la degradación del núcleo. Por otro lado, las eslingas de cadena de acero aleado están clasificadas para uso continuo a temperaturas de hasta 400 °C con una reducción adecuada del límite de carga de trabajo.

Según las directrices ASME B30.9, el límite de carga de trabajo de una eslinga de cadena debe reducirse cuando se utiliza en entornos de alta temperatura. Las siguientes reducciones se aplican como orientación general de la industria:

• Hasta 200 °C: no se requiere reducción de WLL
• 200°C a 300°C: Reducir el WLL en un 10%
• 300°C a 400°C: Reducir el WLL en un 25%
• Por encima de 400 °C: la eslinga debe retirarse del servicio y volver a certificarse antes de seguir utilizándola.

Esto hace que las eslingas de cadena de acero aleado sean la única opción práctica para manipular palanquillas calientes en acerías, transferencias de moldes fundidos en fundiciones y elevación relacionada con hornos en la fabricación de cerámica o vidrio. Es fundamental dejar que las eslingas se enfríen antes de inspeccionarlas después de su uso, ya que la exposición al calor es acumulativa: cada ciclo de alta temperatura afecta gradualmente la capacidad de carga de trabajo a largo plazo.

Accesorios finales y opciones de configuración.

La versatilidad de las eslingas de cadena de acero aleado se ve ampliada aún más por la variedad de accesorios disponibles. Seleccionar el accesorio correcto es tan importante como elegir el grado y el número de patas correctos, ya que los accesorios inadecuados pueden comprometer la seguridad y el control de la carga.

Tipos comunes de accesorios finales

• Gancho de eslinga (gancho deslizante): Ganchos de garganta grandes, generalmente autoblocantes, utilizados para levantamiento general por encima de la cabeza. Adecuado para la mayoría de aplicaciones estándar.
• Gancho autoblocante: Gira en el centro y se bloquea automáticamente bajo presión de carga, evitando la liberación accidental durante el levantamiento. Esencial para entornos dinámicos o de alta vibración.
• Gancho de fundición: Cuenta con una abertura de garganta extra grande diseñada para acomodar puntos de sujeción de cargas voluminosas comúnmente utilizados en fundición y manipulación de metal fundido.
• Gancho de agarre: Tiene una garganta estrecha que se sujeta directamente entre los eslabones de la cadena, lo que permite acortar la longitud de trabajo de la eslinga sin reducir la capacidad nominal.
• Enlace maestro oblongo: El anillo superior que conecta todas las patas al gancho o polipasto de la grúa. Debe coincidir con la capacidad de carga correcta para el conjunto completo.

Para las eslingas de múltiples patas, el ángulo de las patas afecta significativamente el límite de carga de trabajo efectiva. A medida que el ángulo entre las piernas aumenta más allá de los 60°, la tensión en cada pierna aumenta notablemente. Consulte siempre la tabla de factores de ángulo de carga proporcionada con las eslingas de cadena certificadas de Grado 80 o Grado 100 para confirmar la WLL correcta para su geometría de elevación.

Estándares de certificación: EN 818-4, ASME B30.9 y GB/T 10051

Las eslingas de cadena de acero de aleación certificadas se fabrican y prueban de acuerdo con estándares reconocidos internacionalmente que rigen las propiedades de los materiales, las pruebas de carga, el marcado y la trazabilidad. Comprender qué estándar se aplica a su región o mercado de exportación es esencial para fines de cumplimiento y seguros.

• EN 818-4: La norma europea para eslingas de cadena de eslabones cortos para fines de elevación generales. Cubre clases actuales, pruebas de ensamblaje, requisitos de marcado y factores de seguridad. Obligatorio para las eslingas con el marcado CE vendidas en los mercados de la UE.
• ASME B30.9: La norma estadounidense que rige la construcción, fijación, uso, inspección y mantenimiento de eslingas, incluidas las eslingas de cadena de acero aleado. Ampliamente referenciado en las operaciones industriales de América del Norte.
• GB/T 10051: Estándar nacional de China para eslingas de cadena de elevación, que cubre cadenas de eslabones redondos y cortos. Obligatorio para las eslingas utilizadas en operaciones de elevación certificadas según los marcos regulatorios chinos.

Cada eslinga compatible está etiquetada con una placa o etiqueta duradera que enumera el estilo de eslinga, el número de serie, el tamaño de la cadena, la clase, el límite de carga de trabajo y los detalles del fabricante. Esta trazabilidad completa permite a los operadores y gerentes de seguridad mantener registros de inspección y extracción precisos para cada eslinga individual en su inventario, un requisito de las regulaciones de OSHA y códigos internacionales de seguridad en el lugar de trabajo equivalentes.

Criterios de inspección, mantenimiento y retiro.

La inspección periódica no es negociable para cualquier operación de elevación. Las eslingas de cadena de acero aleado deben inspeccionarse antes de cada uso y someterse a una inspección periódica exhaustiva a intervalos determinados por la frecuencia de uso, la severidad de la aplicación y las regulaciones aplicables. Los indicadores clave de que una eslinga debe retirarse del servicio incluyen:

• Desgaste del eslabón de la cadena que excede el espesor mínimo permitido especificado por el fabricante.
• Grietas, ranuras o deformaciones en cualquier eslabón, eslabón maestro o terminal
• Estirar enlaces individuales más allá del 3% de la longitud original
• Etiquetas de identificación dañadas, ilegibles o faltantes
• Decoloración térmica que indica exposición superior a 400 °C sin recertificación posterior
• Corrosión química, corrosión o cualquier daño superficial que comprometa la integridad del enlace.

El almacenamiento adecuado también prolonga la vida útil del cabestrillo. Guarde las eslingas de cadena de acero aleado en ganchos o estantes designados, nunca en el piso, donde estarán expuestas a la humedad, productos químicos o tráfico de vehículos. Después de su uso en ambientes de alta temperatura, deje que las eslingas se enfríen completamente antes de enrollarlas y almacenarlas. Lubrique los eslabones de la cadena periódicamente con un aceite ligero para máquinas para evitar la corrosión de la superficie, especialmente en aplicaciones al aire libre o con alta humedad.

Elegir la eslinga de cadena adecuada para su aplicación

Seleccionar la eslinga de cadena de acero de aleación correcta requiere evaluar varios factores interdependientes. Utilice la siguiente lista de verificación como punto de partida práctico antes de realizar cualquier pedido o iniciar un retiro:

• Peso de carga y centro de gravedad: Determine la carga máxima y asegúrese de que la capacidad de carga máxima de la eslinga, teniendo en cuenta el ángulo de las patas, la supere con un margen de seguridad adecuado.
• Temperatura de funcionamiento: Si la aplicación involucra materiales calientes o ambientes superiores a 200 °C, se requerirá una configuración de eslinga de elevación para alta temperatura con cadena de aleación de grado 80 o grado 100. Aplique la reducción WLL correcta.
• Configuración de piernas: Una sola pierna para levantamientos verticales equilibrados; Eslingas de dos, tres o cuatro patas para cargas anchas, irregulares o con múltiples accesorios.
• Tipo de conexión final: Adapte el tipo de gancho o anilla a la geometría del punto de sujeción de la carga y al nivel de riesgo de desconexión accidental.
• Estándar de cumplimiento: Confirme qué estándar (EN 818-4, ASME B30.9 o GB/T 10051) es necesario para su mercado o entorno regulatorio.
• Diámetro y longitud de la cadena: Asegúrese de que las dimensiones de la eslinga se adapten a la geometría de su aparejo sin juego excesivo ni tensión excesiva en ninguna pata.

En caso de duda, consulte a un ingeniero de aparejos certificado o al equipo técnico del fabricante de la eslinga. Las consecuencias de una eslinga de cadena de tamaño insuficiente o especificada incorrectamente son graves: la selección adecuada es tan importante como el uso adecuado. Las eslingas de cadena de acero de aleación de grado 80 y grado 100 representan las herramientas más confiables de la industria para levantamientos exigentes y, con las especificaciones, disciplina de inspección y práctica operativa correctas, brindan un rendimiento seguro y repetible durante miles de ciclos de levantamiento.
